時間:2012-11-08 02:30 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次

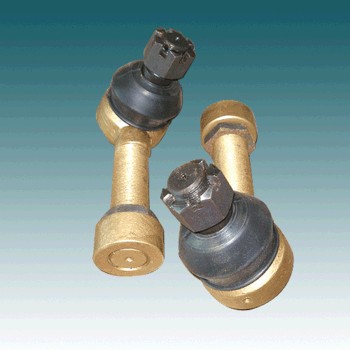

一、產品介紹：
1 該產品由于選用了球型軸承結構，能靈活的承受來自各異面的壓力。
2 該產品與執行器的連接有錐體及直柄兩種，擴大了儀表使用面。
3 球型連接鉸鏈采用左旋、右旋螺紋連接方便可靠、可調范圍大。
4 本連接鉸鏈采用全封閉結構，保養方便。
三、安裝
1 安裝前應準確測量連接位置的距離（此時調節螺母應在中間位置），以確定連接管的長度。
2 先將鉸鏈裝在執行器出軸杠桿與調節機構控制連桿上，如選用錐體連接應先用專用鉸刀將出軸杠桿與控制連桿鉸成1：10孔，再行連接。
3 安裝完畢，應用手動進行連動試運轉，如轉動靈活方可使用。
四、規格型號及主要技術參數
表一
1 銷軸扭轉角度為20°±2°
2 錐形銷軸錐度為1：10K6
|
規格型號 |
傳遞扭距 NM |
連桿螺紋 可調范圍mm |
銷軸錐端 最大尺寸 mm |
直柄銷軸 尺寸 mm |
銷軸長度 mm |
允許配套執器 最小扭臂長度 mm |
|
QJ-10 |
100 |
0-50 |
Φ16 |
Φ14 |
14 |
120 |
|
QJ-25 |
250 |
0-70 |
Φ18 |
Φ16 |
20 |
120 |
|
QJ-60 |
600 |
0-90 |
Φ20 |
Φ18 |
22 |
150 |
|
QJ-160 |
1600 |
0-110 |
Φ23 |
Φ20 |
24 |
170 |
|
QJ-400 |
4000 |
0-150 |
Φ38 |
Φ30 |
24 |
200 |
|
QJ-600 |
6000 |
0-150 |
Φ40 |
Φ30 |
32 |
200 |
|
QJ-2000 |
10000 |
0-150 |
Φ44 |
Φ40 |
40 |
200 |
|
規格型號 |
傳遞扭矩Nm |
所配電動執行器型號 |
球銷空間擺角 |
球銷錐柄錐度 |
球銷錐柄大端尺寸mm |
球銷錐柄長度mm |
|
HY-600型 |
6000 |
DKJ---710 |
20+/2度 |
1：10K6 |
Φ38 |
35 |
|
HY-800型 |
8000 |
DKJ---810 |
20+/2度 |
1：10K6 |
Φ40 |
35 |
|
規格型號 |
傳遞扭矩Nm |
所配電動執行器型號 |
球銷空間 擺角 |
球銷錐柄 錐度 |
球銷錐柄大端尺寸mm |
球銷錐柄長度mm |
|
HY-250型 |
2500 |
DKJ---610A |
20+/2度 |
1：10K6 |
Φ35 |
34 |
|
HY-400型 |
4000 |
DKJ---610 |
20+/2度 |
1：10K6 |
Φ38 |
35 |
|
規格型號 |
傳遞扭矩Nm |
所配電動執行器型號 |
球銷空間擺角 |
球銷錐柄錐度 |
球銷錐柄大端尺寸mm |
球銷錐柄長度mm |
|
HY-60型 |
600 |
DKJ---410 |
20+/2度 |
1：10K6 |
Φ20 |
22 |
|
HY-160型 |
1600 |
DKJ---510 |
20+/2度 |
1：10K6 |
Φ24 |
30 |
|
規格型號 |
傳遞扭矩Nm |
所配電動執行器型號 |
球銷空間擺角 |
球銷錐柄錐度 |
球銷錐柄大端尺寸mm |
球銷錐柄長度mm |
|
HY-10型 |
100 |
DKJ---210 |
20+/2度 |
1：10K6 |
Φ16 |
16 |
|
HY-25型 |
250 |
DKJ---310 |
20+/2度 |
1：10K6 |
Φ18 |
20 |
