時間:2012-11-05 18:07 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
產品特點1、適用范圍廣泛，閥體結構有單座、或套筒兩種型式。
2、有較寬的溫度設定范圍，控制精度高。
3、有超溫過載保護措施，安全可靠。
4、溫度設定方便，運行期間也可連續調節。
|
公稱通徑 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv值 (m3/h)
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
276
|
440
|
630
|
1000
|
1600
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
|||||||||||
|
法蘭標準
|
JB/T79.1-94、79.2-94等
|
|
|||||||||||
|
閥體材料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） 等
|
|
|||||||||||
|
閥芯材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
|
|
|||||||||||
|
溫包、毛細管材料
|
H62、1Cr18Ni9Ti
|
|
|||||||||||
|
毛細管長度
|
3米、5米、10米
|
|
|||||||||||
|
溫度控制范圍
|
0~250℃
|
|
|||||||||||
|
設定值偏差
|
±2℃
|
|
|||||||||||
工作原理

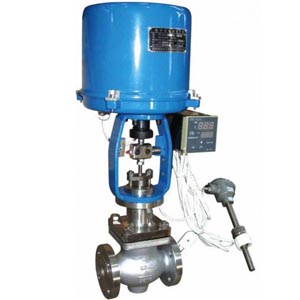

自立式電控溫度調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理，見附圖示：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。
備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
外形尺寸
注：1、其余結構外形尺寸參照ZJHP精小型氣動薄膜單座調節閥。
2、表中重量為配用PSL型執行機構數據。
3、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。
