ZDLN電子式雙座調節閥 ZDLN-25電子式雙座調
時間:2012-11-05 09:12 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
電動調節閥ZAZN 電動雙座調節閥ZDLN 電動單座調節閥ZDLP 電子式套筒調節閥ZDLM
產品簡介： 電動單（雙）座調節閥，配用PS、3810、ZAZ、DKZ等系列直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
產品特點： ZDLN型電子式雙座電動調節閥是由3610L型電子式電動執行機構和雙座調節機構組成。調節機構具有不平衡很小，允許壓差，大流通能力大等特點，適用于泄漏量要求不嚴格的場合。
原理結構：直通鑄造閥
公稱通徑：20－300mm
公稱壓力：PN1.6、4.0 、6.4MPa
連接形式：法蘭JB78－59、JB79－59
閥體材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常溫型：-20℃－+200℃ 散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
閥芯形式：雙導向單座柱塞式閥芯
流量特性：等百分比特性、直線特性、快開特性。
DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列主要零件材料及推薦使用溫度范圍
電子式電動雙座調節閥主要技術參數和性能指標
電子式電動雙座調節閥主要技術參數和性能指標
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
361LSA-20
361LXA-20 |
2000
2000 |
2.1
2.1 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出開度信號：DC4～20mA 上蓋防護等級：相當IP55 隔爆標志：ExdⅡBT4 |
|
361LSA-30
361LXA-30 |
3000
3000 |
3.5
3.5 |
|
|
361LSB-50
361LXB-50 |
5000
5000 |
1.7
1.7 |
|
|
361LSC-65
|
6500
|
2.8
|
|
|
361LSC-99
|
10000
|
2.0
|
2、執行機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
361LSA-20
361LXA-20 |
2000
2000 |
2.1
2.1 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出開度信號：DC4～20mA 上蓋防護等級：相當IP55 隔爆標志：ExdⅡBT4 |
|
361LSA-30
361LXA-30 |
3000
3000 |
3.5
3.5 |
|
|
361LSB-50
361LXB-50 |
5000
5000 |
1.7
1.7 |
|
|
361LSC-65
|
6500
|
2.8
|
|
|
361LSC-99
|
10000
|
2.0
|
3、性能指標
|
項目
|
指標值
|
||
|
基本誤差％
|
±2.5
|
||
|
回差％
|
2.5
|
||
|
死區％
|
1.0
|
||
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
||
|
電關
|
始點
|
±2.5
|
|
|
終點
|
±2.5
|
||
|
額定行程偏差％
|
2.5
|
||
|
允許泄量L/h
|
10-3×閥額定容量
|
||
4、允許壓差
|
公稱通徑
|
25
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允許壓差
|
≤公稱壓力
|
0.4
|
3.4
|
|||||||||

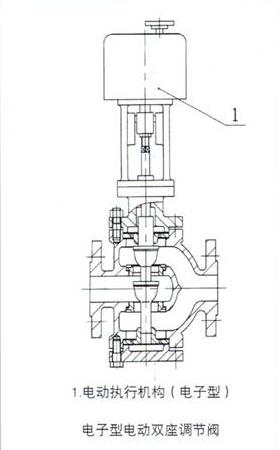

電子式電動雙座調節閥外形圖及尺寸
電子型
單位：mm
單位：mm|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
d
|
φ155
|
φ162
|
φ170
|
||||||||
|
H4
|
290
|
325
|
380
|
||||||||
|
L
|
PN16
PN40 |
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
|
H5
|
295
|
330
|
340
|
362
|
424
|
462
|
482
|
656
|
691
|
752
|
|
|
H6
|
110
|
130
|
135
|
148
|
174
|
194
|
204
|
260
|
280
|
346
|
|
|
重量
(kg) |
PN16
PN40 |
19
|
21
|
26
|
28
|
59
|
71
|
85
|
132
|
155
|
205
|
|
PN64
|
23
|
28
|
36
|
38
|
68
|
94
|
116
|
176
|
201
|
255
|
|
