氣動硬密封法蘭蝶閥 氣動蝶閥 蝶閥 法蘭蝶閥
時間:2012-11-06 17:12 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
硬密封蝶閥D643H 氣動法蘭硬密封蝶閥 氣動蝶閥 硬密封蝶閥 D643H
氣動多層次硬密封蝶閥D643H是長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此廣泛適用于電站供熱系統和催化裂化主風機道管系統和、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。還有冶金、電力、石油、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作調節或者切斷流量作用.
|
設計依據
|
GB標準
|
ANSI標準
|
|
|
設計標準
|
GB/12237
|
ANSI B16.34
|
|
|
結構長度
|
對夾連接
|
GB/12221
|
ANSI B16.10
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
ANSI B16.5
|
|
|
試驗和檢驗
|
JB/T9002
|
API598
|
|
|
公稱通徑
|
DN（mm）
|
50～2000
|
50～500
|
|||
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
|
滲漏率
|
＜0.1×DNmm3/s（符合GB/T13927-92標準）
|
|||||
|
適用溫度
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
|
|||||
|
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|||||
|
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
|||||
法蘭硬密封蝶閥的材質：
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼與耐高溫石棉板組合成多層次
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
軸承
|
奧氏體不銹鋼、304氮化
|
|
填料
|
柔性石墨
|

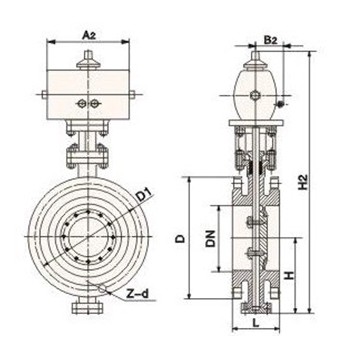

主要外形及連接尺寸：
|
DN
|
外形尺寸
|
連接尺寸
|
執行器
型號
|
||||||||||
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
n-φd
|
|
|||
|
50
|
108
|
164/214
|
75/91
|
277/205
|
65
|
165
|
125
|
99
|
3
|
4-φ18
|
GTD65/
GTE80
|
||
|
65
|
112
|
164/214
|
75/91
|
287/315
|
75
|
185
|
145
|
118
|
3
|
4-φ18
|
GTD65/
GTE80
|
||
|
80
|
114
|
190/246
|
91/101
|
365/375
|
85
|
200
|
160
|
132
|
3
|
8-φ18
|
GTD80/
GTE90
|
||
|
100
|
127
|
210/295
|
101/112
|
420/436
|
130
|
220
|
180
|
156
|
3
|
8-φ18
|
GTD90/
GTE100
|
||
|
125
|
140
|
247/398
|
112/139
|
436/462
|
175
|
250
|
210
|
184
|
3
|
8-φ18
|
GTD100/
GTE125
|
||
|
150
|
140
|
308/478
|
139/176
|
466/543
|
190
|
285
|
240
|
211
|
3
|
8-φ22
|
GTD125/GTE160
|
||
|
200
|
152
|
378/724
|
176/228
|
593/665
|
215
|
340
|
295
|
266
|
3
|
12-φ22
|
GTD160/
GTE210
|
||
|
250
|
165
|
432/928
|
206/275
|
682/752
|
265
|
405
|
355
|
319
|
3
|
12-φ26
|
GTD190/255
|
||
|
300
|
178
|
524/928
|
228/275
|
725/772
|
305
|
460
|
410
|
370
|
4
|
12-φ26
|
GTD210/
GTE255
|
||
|
350
|
190
|
648/1033
|
275/324
|
832/880
|
340
|
520[1]
|
480
|
429
|
4
|
16-φ26
|
GTD255/
GTE300
|
||
|
400
|
216
|
648/1129
|
275/380
|
862/968
|
360
|
580
|
525
|
480
|
4
|
16-φ30
|
GTD255/
GTE350
|
||
|
450
|
222
|
715/1845
|
324/527
|
945/1005
|
400
|
640
|
585
|
548
|
4
|
20-φ30
|
GTD300
AW28S
|
||
|
500
|
229
|
795/1845
|
380/527
|
1058/1060
|
430
|
715
|
650
|
609
|
4
|
20-φ33
|
GTD350/
AW28S
|
||
|
600
|
267
|
795/2605
|
380/545
|
1108/1195
|
490
|
840
|
770
|
720
|
5
|
20-φ36
|
GTD350/
AW35S
|
||
|
700
|
292
|
1380/2605
|
1170/1255
|
1170/1255
|
555
|
910
|
840
|
794
|
5
|
24-φ36
|
AW28/
AW35S
|
||
|
800
|
318
|
1860/2605
|
1325/1365
|
1325/1365
|
620
|
1025
|
950
|
901
|
5
|
24-φ39
|
AW35/
AW40S
|
||
