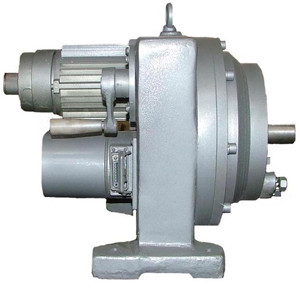

ZKJ-3100角行程電動執行器 執行器ZKJ-
時間:2012-09-06 13:11 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
ZKJ-4100 DKJ-4100 電動執行器 角行程電動執行器 閥門執行器
電動執行機構 ZKJ-310 DKJ-4100 DKJ-210 ZKJ-5100 西安執行器
說明：
我公司專業生產電動執行器，電動調節閥，氣動調節閥，閥門定位器，位置發送器，執行器控制器等產品，電動執行器當中分為角行程電動執行器和直行程電動執行器，DKJ、ZKJ執行器為角行程電動執行器。角行程電動執行器主要用于風機，配套蝶閥等使用。
ZKJ、DKJ型電動執行機構可與Ⅲ型儀表配套使用，也可與組裝儀表、顯示調節儀表配用，它以電源為動力，接受統一的標準信號0～0mA,4～20mA DC,將此變成與輸入信號相對應的轉角位移可用于發電廠、鋼鐵廠、代工、輕工等工業部門的調節系統中。儀表具有連續調節、手動遙控、就地手操三種控制方式。
主要技術參數：
* 輸入信號：0--10mA DC 或 4--20mA DC
* 輸入通道：3個隔離通道
* 電源電壓：AC 220V 50Hz
* 使用環境濕度：≤95%
* 出軸有效轉角：0--90度
* 輸入電阻：200Ω(Ⅱ)、250Ω(Ⅲ)
* 使用環境溫度： -10 -- +55℃
* 輸入信號：0--10mA DC 或 4--20mA DC
* 輸入通道：3個隔離通道
* 電源電壓：AC 220V 50Hz
* 使用環境濕度：≤95%
* 出軸有效轉角：0--90度
* 輸入電阻：200Ω(Ⅱ)、250Ω(Ⅲ)
* 使用環境溫度： -10 -- +55℃
使用ZKJ型角行程電動執行器的自動調節系統，配用DFD－1000型電動操作器，可實現調節系統手動：自動無擾動切換。
其特點：
位置發送器具有恒流輸出特性，輸出電流為0～0mA\420mA DC能承受較頻繁起停伺服電動機制動器部分的彈怕支承受用真空時效處理，平均使用壽命可達兩年
|
型號規格
|
出軸力矩N.m
|
出軸每轉時間S
|
消耗功率W
|
重量Kg
|
備注
|
| DKJ-210 |
100
|
100±20
|
20
|
31
|
單相電動機
|
|
DKJ-310
|
250
|
30
|
48
|
||
|
DKJ-410
|
600
|
70
|
86
|
||
|
DKJ-510
|
1600
|
180
|
145
|
||
|
DKJ-610
|
4000
|
80
|
350
|
175
|
三相電動機
|
| DKJ-710 |
6000
|
100
|
1000
|
400
|
兩只單相電動機
|
|
型號規格
|
輸出軸轉矩N.m
|
輸出軸每轉時間s
|
執行機構重量kg
|
消耗功率W
|
供電電源VAC
|
| ZKJ-210C |
100
|
100±20％
|
31
|
20
|
單相220
|
|
ZKJ-310C
|
250
|
48
|
30
|
||
|
ZKJ-410C
|
600
|
86
|
70
|
||
|
ZKJ-510C
|
1600
|
145
|
180
|
||
|
ZKJ-610C
|
4000
|
80
|
175
|
350
|
三相380
|
|
ZKJ-7100
|
6000
|
100,160
|
450
|
800
|
三相380
|
|
規格型號
|
輸出力矩(N.m)
|
每轉時間(S)
|
消耗功率(VA)
|
重量(Kg)
|
|
|
Ⅱ型
|
Ⅲ型
|
||||
|
ZKJ/DKJ-210
|
ZKJ/DKJ-2100
|
100
|
100
|
110
|
31
|
|
ZKJ/DKJ-310
|
ZKJ/DKJ-3100
|
250
|
100
|
140
|
48
|
|
ZKJ/DKJ-410
|
ZKJ/DKJ-4100 |
600
|
100
|
270
|
86
|
|
ZKJ/DKJ-510
|
ZKJ/DKJ-5100
|
1600
|
100
|
490
|
145
|
| ZKJ/DKJ-610 |
ZKJ/DKJ-6100
|
4000
|
100
|
1400
|
255
|
|
ZKJ/DKJ-710
|
ZKJ/DKJ-7100
|
6000
|
100
|
|
|
