時間:2012-09-14 11:27 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次

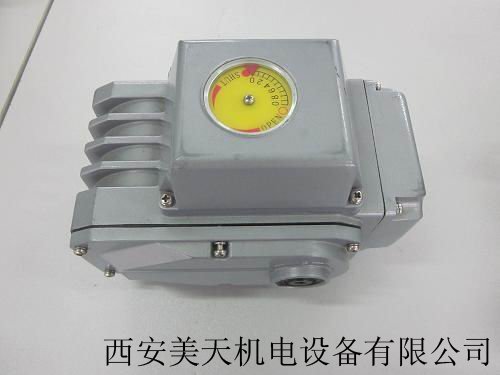

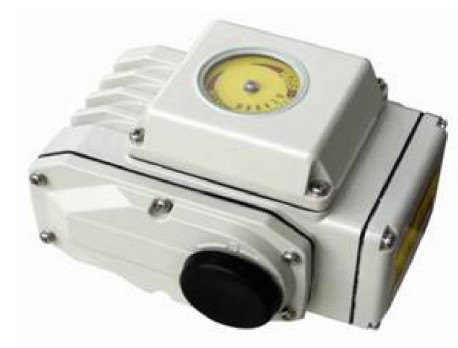

電動裝置 智能精小型電動執行器 Ulli-50 Ulli-25 Ulli-30 Ulli-10 開關量執行器
產品特點: 電動執行器系列電動閥門執行器,以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹?shù)馁|(zhì)量檢測,在國內外的閥門自動化制造別具一格。而JM系列電子式電動閥門執行器,將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段,成為液體自動化控制行業后起之秀。
電動執行器詳細說明
ULLI系列產品主要有開關式、反饋式、調節式(電子式)三大類,它可與各種球閥、蝶閥等回轉型閥門想匹配。輸出力矩從50Nm-2000Nm.。重量輕(相當于同類產品的1/3)。外形精巧美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安全等諸多優點。
ULLI電動執行器零部件概述
零部件名稱 特點
電動機 啟動力矩大,轉動慣量小,噪音低、溫升小。
蝸輪輸出軸 一體化設計,避免了鍵鏈接的間隙,傳動精度更高,采用特殊的銅合金鍛造,強度高,耐磨性好,更能滿足執行機構輸出軸長期大力矩,正反轉動的工作情況。
軸承 傳動更流暢,使用壽命更長久
蓋螺釘 機體各蓋用的螺釘在箱體上,當卸下蓋時,螺釘不脫落,以防止丟失。
開關 通斷更靈敏,安全有保障
電位器 電阻信號線性輸出,靈敏度高,能有效控制閥門的開啟精度。
智能模塊 采用以工業單片機為核心的智能信號采集控制模塊,集信號采集、處理、反饋、控制于一體。
采用先進混合集成電路,穩定性好,控制精度高達1/1000。體積小,安裝簡便,操作簡單。
電動執行器性能參數
電源 DC24V AC24V AC110V AC220V AC380V
電機功率 40W/60W
額定電流 8.5A 5A 0.9A 0.48A 0.25A
輸出力矩 180 N•M 400N•M
運行時間 10S 30/60S
電路控制 A型 B 型 C型 D 型 E型
轉角角度 0~90°
重量 7Kg
耐壓等級. 1500VAC/1分鐘
防護等級 IP-67
環境溫度 -25℃~60℃(其它溫度可定做)
安裝角度 任意角度
箱體材質 鋁合金壓鑄件
選裝功能 過力矩保護、加熱除濕器
