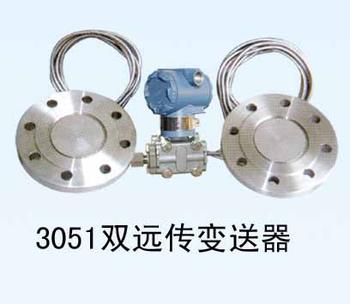

雙法蘭液位變送器 EET-3000系列變送器 3051雙遠傳變送器
一、概述：
雙法蘭液位變送器 EET-3000系列壓力/差壓/√△P變送器,采用先進的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能,如零點自動調整,遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議,進行遠程參數設定、遠程控制、自診斷等功能。
二、技術參數：
測量介質 液體、氣體和蒸汽
量程范圍 差 壓 0～0.1kPa至0～10MPa
相對壓力 最大0～40MPa 最小0～0.1kPa
絕對壓力 最大0～25MPa 最小0～20kPa
負相對壓力 (-0.1～2.0)MPa
量程遷移比 100:1
通信輸出 電源電壓： 16.4V～42V DC(16.4V～30VDC本安型)
通訊距離： 2km，使用CEV電纜時
負載電容： 0.22μF以下
負載電感： 3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗： 在2.4kHz時為10kΩ以上
輸出信號 4mA～20mA DC 二線制
精 度 0.075級、0.2級、0.5級
環境溫度 -40℃～85℃
存儲溫度 -50℃～110℃
防爆等級 本安型 ExibⅡCT6或ExiaⅡCT6 防爆型 ExdⅡBT5或ExdⅡCT6
動態性能 延遲時間和刷新速率適用于所有型號和量程，僅限模擬輸出。
延遲時間（Td）：45毫秒（名義值）
刷新速率：22次/秒
總體響應時間：（Td+Tc）
環境溫度變化的影響 ·零點漂移：0.5%FS/50℃ ·量程漂移：0.7%FS/50℃
測量介質溫度 -40℃～100℃
相對濕度 0～100% RH
電源電壓變動的影響 ±0.005%FS/V
安裝位置變動的影響
最大可產生0.25kPa的零點誤差,但可校正,對量程無影響。測量本體相對法蘭轉動無影響
"O"型密封圈 氟橡膠、丁腈橡膠
灌 充 液 硅油或惰性油
啟動時間 變送器加電2秒內達到性能指標
阻尼時間 變送器加電2秒內達到性能指標模擬輸出對階躍輸入變化的響應時間是由用戶選
擇的一個時間常數(0～36秒)。該軟件設定阻尼值不包括傳感膜頭的響應時間。
螺 栓 不銹鋼
引壓連接件 法蘭1/4-18NPT中心距54mm；
接頭2-14NPT或M20×1.5陽螺紋；
球錐面密封帶接
連接件材料 參閱"型譜表"
三、特點：
測量對象: 開口或密封容器的液位
液位測量精度0.25%
測量范圍:6kPa~2000kPa
4-英寸平膜片式或伸出式膜片
多種灌充液選擇，可滿足各種應用要求
阻尼可調
接液位材料:不銹鋼、哈氏合金C-276和鉭
