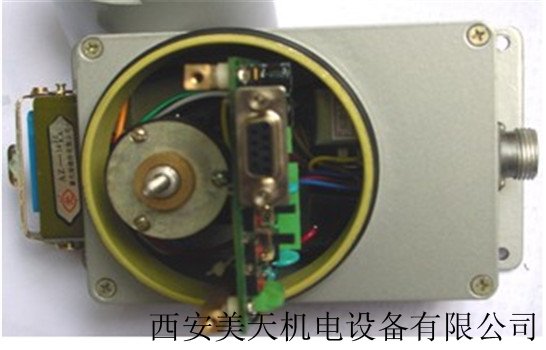

CWF-S型位置發送器 位置發送器 執行器電路板
時間:2012-09-17 20:16 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
執行器電路板 CWF-S位置發送器 電子板 電路板
一、概 述
CWF-S位置發送器是一種智能型、高性?xún)r(jià)比、高可靠性的電動執行器專用位置發送部件。是集多年現場實踐經驗和創新思路，用高新的科技，精心 設計，選可靠的器件，經精密加工制成的高可靠、低能耗的產品，其性能完全符合國家JB/Ｔ8219-1999標準和電力部的DL/T 641—2005標準。
CWF-S位置發送器是一種智能型、高性?xún)r(jià)比、高可靠性的電動執行器專用位置發送部件。是集多年現場實踐經驗和創新思路，用高新的科技，精心 設計，選可靠的器件，經精密加工制成的高可靠、低能耗的產品，其性能完全符合國家JB/Ｔ8219-1999標準和電力部的DL/T 641—2005標準。
二、主要功能
1、全部設置通過按鍵操作，無需調整電位器。
2、具有電氣限位功能。
3、改變執行器行程方向，無需變動位置傳感器（電位器）接線。
4、顯示面板顯示中文菜單，閥門開度，運行狀態等信息。
5、位置傳感器故障報警與保護功能。
6、特殊的采集軟件數學模型，可有效地解決傳感器老化、滑動電阻表面疵點引起的不穩定現象。
三、主要技術指標
1、輸入信號： 電位器電阻值。1KΩ～5KΩ。
2、輸出信號： DC 4～20mA;DC 0-10mA。
3、轉換誤差： 不大于±0.1％FS。
4、限位設置范圍：關限位0～50％；開限位50～100％。
5、長期穩定性： ±0.1％FS.
6. 電源： AC 220V±20%。
7、環境溫度： －40～75℃
8、環境濕度： ≤95％。
1、全部設置通過按鍵操作，無需調整電位器。
2、具有電氣限位功能。
3、改變執行器行程方向，無需變動位置傳感器（電位器）接線。
4、顯示面板顯示中文菜單，閥門開度，運行狀態等信息。
5、位置傳感器故障報警與保護功能。
6、特殊的采集軟件數學模型，可有效地解決傳感器老化、滑動電阻表面疵點引起的不穩定現象。
三、主要技術指標
1、輸入信號： 電位器電阻值。1KΩ～5KΩ。
2、輸出信號： DC 4～20mA;DC 0-10mA。
3、轉換誤差： 不大于±0.1％FS。
4、限位設置范圍：關限位0～50％；開限位50～100％。
5、長期穩定性： ±0.1％FS.
6. 電源： AC 220V±20%。
7、環境溫度： －40～75℃
8、環境濕度： ≤95％。
