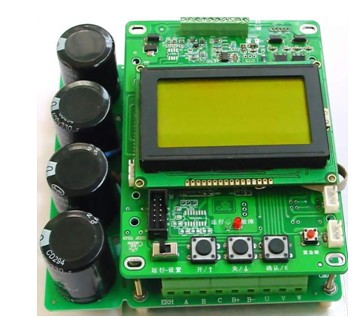

　　　CSDF系列智能變頻電動執行控制器是專門針對高精度電動執行器設計的控制部件。它包含了普通電動執行器中的位置發送器、定位器、邏輯控制、驅動、接口等全部電路，并集成了一體化交流變頻器，可控制電機電子式無觸點換向，更可對電機實現最優控制。三相交流電機是電力拖動系統的首選，CSDF-I單相控制器和CSDF-II三相控制器輸出全是三相交變電流控制三相交流變頻電機作為動力驅動。CSDF系列可與各種國產、進口變頻電動執行機構配套，構成高性能的智能化變頻電動執行器，性能完全符合國家JB/Ｔ8219-1999標準，和電力部的DL/T 641—2005標準



型號	供電電源	驅動電機功率	操作界面
CSDF－I	單相AC220V	1.5KW以下三相變頻電機	中文操作面板
CSDF－Ⅱ	三相AC380V	1.5KW以下三相變頻電機	中文操作面板
CSDF－Ⅲ	三相AC380V	1.5-5.0KW三相變頻電機	中文操作面板

  　　2、主要功能
 　　　2.1、對現行的多種信號兼容功能
           2.2、指令信號失效判斷功能
　　    2.3、偽指令判斷剔除功能
　　　2.4、位置發送器信號失效判斷功能
　　　2.5、具有"柔性啟動"功能
　　　2.6、具有"柔性停機"功能
　　　2.7、柔性到達極限位置
　　　2.8、運行速度設置功能
　　　2.9、緊急停機保護功能
　　　2.10、供電電源判斷與保護功能
　　　2.11、強大的故障自診斷功能
　　　2.12、電機超溫保護功能
　　　2.13、電子式限位保護功能
　　　2.14、電子式過力矩保護功能
　　　2.15、機械限位及過力矩保護
　　　2.16、自動校正相序調整電機轉動方向功能
　　　2.17、自適應定位功能
　　　2.18、堵轉判斷與處理功能
　　　2.19、自動適應閥門開／關方向功能
　　　2.20、反向操作/反向輸出功能

　　　2.21、現場／遠方操作功能

　　　2.22、現場／遠方手控操作保護功能
　　　2.23、遙控設置/遙控控制功能

　　3、主要技術指標
　　　3.1、給定指令信號：連續模擬量：無源光電偶合器
　　　　　　　　　　　　　　　　　　4～20mA；0～20mA；0～10mA；
　　　　　　　　　　　　　　　　　　輸入電阻120Ω。
                    開關量輸入： 電隔離無源光電偶合器 數 字0： 0-+3V ；數 字1： 20-24V 最短脈寬：200ms
　　　3.2、位置傳感信號： 電阻（電位器）。阻值500Ω～10K任意。
　　　3.3、位返信號輸出：帶短路保護4～20mA；0～20mA；0～10mA；
　　　　　　　　　　　　　　　輸出負載電阻≤750Ω。
　　　3.4、報警輸出：繼電器干接點信號，常開/常閉 可選
　　　3.5、靈敏度（死區）： 3.0～0.1%可調。步距0.1％。
　　　3.6、工作模式:   S2; S4/S5 10-80%  >1200次/小時
　　　3.7、比例控制方式: 指令/返饋 1：1，非線性誤差<1%
　　　3.8、定位誤差：不大于±０.5%。
　　　3.9、阻尼特性：靈敏度大于1％以上時無振蕩。
　　　3.10、遲滯：不大于0.2S。
　　　3.11、工作電源：單相：AC220V±15％。三相電機：AC380V±15％。
　　　3.12、電源頻率：50/60Hz ±5%
　　　3.13、電機額定電流設置范圍：0～10A。步距0.1A。
　　　3.14、功率驅動板電流：10A、20A、40A可選。
　　　3.15、電氣限位設定范圍：關限位：0～50％；開限位50～100%。
　　　3.16、工作環境溫度：－20～70℃。
　　　3.17、環境濕度：≤95％RH
　　　3.18、顯示精度：0.2級。
