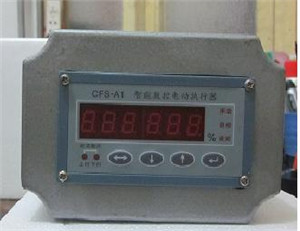

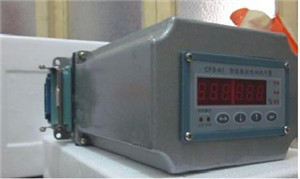

SWF-5100 SWF-4100 WF-3100 WF-5100 位置發送器 執行器發送器 智能發送器
位置發送器說明書
SWF型位置發送器是專為電動執行機構配套使用的電感式中頻位置發送器，它將執行機構輸出軸的機械位移轉換成電信號，并作用于伺服放大器的位置反饋信號或間位始示信號，在位移終始端實現“電限位”，對工作場地處于高溫，強振動區域采用分離式位置發送器，考慮到用戶維修和替代方便，此位置發送器安裝尺寸同老“差動型”(統一設計)一樣。
SWF型位置發送器，可實現0～10mA或4～20mA輸出信號，同時實現電開式改為電關式。若有特殊要求，角行程“位反”可采用分離式位置發送器。
注意：SWF型位置發送器，對角行程和直行程電動執行機構均可采用，
其技術參數相同而結構不同。
技術參數和性能：
|
型號 |
輸出電流mA.DC |
行程L mm |
配電動執行機構 ZKJ- ZKZ- DKJ-DKZ- |
|
SWF-210 |
0-10 4-20 |
8 |
210 2100 |
|
SWF-310 |
0-10 4-20 |
10.16.25 |
310 3100 |
|
SWF-410 |
0-10 4-20 |
25.40.60 |
410 4100 |
|
SWF-510 |
0-10 4-20 |
40.60.100 |
510 5100 |
限位：Ⅱ型800Ω Ⅲ型650Ω
上下限位：上限50～100％ 下限0～50％
電源電壓：220V 50Hz
環境溫度：0～ 50℃
環境濕度：10～70％

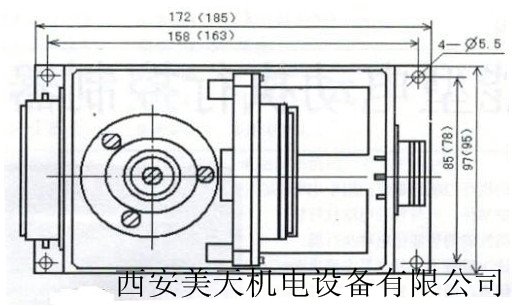

安裝尺寸： （開孔)4-Φ5.5 85×158
