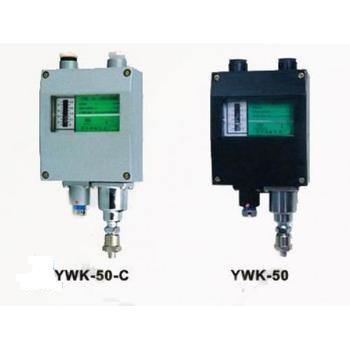

壓力控制器 YWK-50-C 控制器
時間:2012-10-15 22:10 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
YWK-50-C壓力控制器 用于船舶、冷凍設備或其它工業設備與執行機構 配套，對氣體、蒸汽或液體的壓力進行二位式控制。
精確度等級：1.5級。 測量范圍：0-0.1~0-4MPa, -0.1-0MPa。
一、概 述
YWK-50和YWK-50-C型壓力控制器是隨著壓力變化而工作狀態的單刀雙擲型電開關，與各種執行機構配合可以實現對過程進行二位式調節。
YWK-50型為酚醛壓塑粉殼體，是普通型。
YWK-50-C型為鑄鋁殼體,是防水型,能經受GB8355-87所規定的機械轉動條件。
二、工作原理
當介質壓力上升或下降時，波紋管伸長或縮短，通過杠桿和撥臂，撥動開關，使觸頭閉合和斷開，從而達到二位式調節的目的。
三、主要技術指標
l介質溫度：-40~+60℃；
l觸頭容量：380V 3A AC； 220V 2.5A AC；
l壽 命：10萬次；
l安裝位置：垂直(傾斜±22.5°以?xún)?nèi)可以正常工作)；
l環境溫度：-25~55℃；
l防護等級：YWK-50-C型符合GB4208-84中IPX4；
YWK-50型符合GB4208-84中IP40；
四、常規典型產品規格一覽表： (單位：MPa)
YWK-50和YWK-50-C型壓力控制器是隨著壓力變化而工作狀態的單刀雙擲型電開關，與各種執行機構配合可以實現對過程進行二位式調節。
YWK-50型為酚醛壓塑粉殼體，是普通型。
YWK-50-C型為鑄鋁殼體,是防水型,能經受GB8355-87所規定的機械轉動條件。
二、工作原理
當介質壓力上升或下降時，波紋管伸長或縮短，通過杠桿和撥臂，撥動開關，使觸頭閉合和斷開，從而達到二位式調節的目的。
三、主要技術指標
l介質溫度：-40~+60℃；
l觸頭容量：380V 3A AC； 220V 2.5A AC；
l壽 命：10萬次；
l安裝位置：垂直(傾斜±22.5°以?xún)?nèi)可以正常工作)；
l環境溫度：-25~55℃；
l防護等級：YWK-50-C型符合GB4208-84中IPX4；
YWK-50型符合GB4208-84中IP40；
四、常規典型產品規格一覽表： (單位：MPa)
|
控制范圍 |
最小切換差 |
最大切換差 |
重復誤差 |
設定值誤差 |
|
0~0.2 |
0.08 |
0.012 |
0.008 |
|
|
0~0.3 |
0.025 |
0.1 |
0.016 |
0.012 |
|
0~0.5 |
0.03 |
0.1 |
0.016 |
0.020 |
|
0~0.8 |
0.07 |
0.25 |
0.03 |
0.032 |
|
0~1.0 |
0.07 |
0.25 |
0.04 |
0.04 |
|
0~1.5 |
0.1 |
0.28 |
0.05 |
0.06 |
|
0~2.0 |
0.12 |
0.3 |
0.07 |
0.08 |
|
0~3.0 |
0.15 |
0.5 |
0.1 |
0.12 |
|
0~4.0 |
0.25 |
0.6 |
0.14 |
0.16 |
