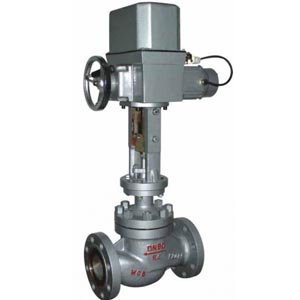

ZAZM電動套筒調節閥 電動調節閥套筒
時間:2012-11-05 16:06 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
ZAZM電動套筒調節閥 ZAZP單座調節閥 ZAZN雙座調節閥 ZAZM-25 ZAZM-60
ZAZM電動套筒調節閥，由DKZ型直行程電動執行機構和精小型套筒閥組成。與伺服放大器組合接受統一的4-20mA或0-10mA•DC的標準信號，將電流信號轉變相對應的直線位移，自動控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
ZAZM電動套筒調節閥，由DKZ型直行程電動執行機構和精小型套筒閥組成。與伺服放大器組合接受統一的4-20mA或0-10mA•DC的標準信號，將電流信號轉變相對應的直線位移，自動控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
技術參數和性能
閥體
閥體
|
型式
|
直通鑄造球型閥
|
|
公稱通徑
|
25、40、50、65、80、100、125、150、200、250、300mm
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
法蘭標準
|
JB/T79.1-94、79.2-94等
|
|
材料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上閥蓋
|
標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
閥內組件
|
閥芯型式
|
壓力平衡式閥芯
|
|
流量特性
|
等百分比特和和線性特性
|
|
材 料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、
鈦和耐腐蝕合金等。 |
執行機構
|
型號
|
DKZ-310/310C
|
DKZ-410/410C
|
DKZ-510/510C
|
DKZ-610/610C
|
||||||||||||
|
輸出力推(N)
|
4000
|
6400
|
16000
|
25000
|
||||||||||||
|
行程L(mm)
|
10
|
16
|
25
|
30
|
18
|
30
|
40
|
60
|
30
|
50
|
60
|
100
|
30
|
50
|
60
|
100
|
|
全程時間(S)
|
8
|
12.5
|
20
|
24
|
15
|
24
|
30
|
48
|
16
|
30
|
40
|
60
|
16
|
30
|
40
|
60
|
|
主要技術參數
|
電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC
|
|||||||||||||||
|
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄
|
||||||||||||||||
|
環境溫度：-25～+70℃ 環境濕度：≤95%
|
||||||||||||||||
閥作用型式
電關式(B)；電開式(K)
電關式(B)；電開式(K)
配套附件
DFD-07、09、1000型電動操作器
DFD-07、09、1000型電動操作器
性能
|
項 目
|
技術指標
|
||
|
基本誤差%
|
±5.0
|
||
|
回 差%
|
≤3.0
|
||
|
死 區%
|
≤3.0
|
||
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
|
終點
|
±5.0
|
||
|
氣關
|
始點
|
±5.0
|
|
|
終點
|
±2.5
|
||
|
額定行程偏差%
|
≤2.5
|
||
|
泄 露 量l/h
|
0.1%×閥額定容量
|
||
|
可調范圍R
|
30:1
|
||
額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
|
公稱通徑
DN(mm) |
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||
|
閥座直徑
DN(mm) |
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
額定流量系數
Kv |
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分比
|
10
|
16
|
25.0
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
900
|
1400
|
|
|
額定行程
L(mm) |
16
|
25
|
40
|
60
|
100
|
||||||||
|
配用執行
機構型號 |
DKZ-310
|
DKZ-410
|
DKZ-410
|
DKZ-510
|
|||||||||
|
允許壓差
(Mpa) |
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
26
|
22
|
|
注:對于波紋管密封調節閥,最允許壓差為1.0Mpa，表中數值苦小于1.0Mpa則不變，苦大于1.0Mpa則取1.0Mpa
外形尺寸
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
|
L
|
PN16/40
|
184
|
220
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN64
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
457
|
508
|
650
|
|
|
A
|
460
|
460
|
460
|
460
|
530
|
530
|
530
|
630
|
630
|
630
|
|
|
B
|
230
|
230
|
230
|
230
|
230
|
230
|
230
|
260
|
260
|
260
|
|
|
H1
|
PN16/40
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
330
|
364
|
|
PN64
|
140
|
160
|
160
|
180
|
210
|
210
|
220
|
290
|
340
|
370
|
|
|
H2
|
490
|
490
|
490
|
490
|
540
|
540
|
540
|
625
|
625
|
625
|
|
|
H3
|
PN16/40
|
58
|
68
|
68
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
PN64
|
68
|
75
|
75
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
|
注：1、其余結構外形尺寸參照ZMABP氣動薄膜單座調節閥。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。
型號說明
|
類型
|
標準型
|
低溫型
|
散熱型
|
波紋管型
|
調節切斷型
|
|
代號
|
無
|
D
|
G
|
W
|
Q
|
|
|
