時間:2012-11-05 10:31 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
ZAZN電動雙座調節閥 ZAZM電動套筒閥
產品概述： ZAZN電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，
公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者適用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供用戶選擇。

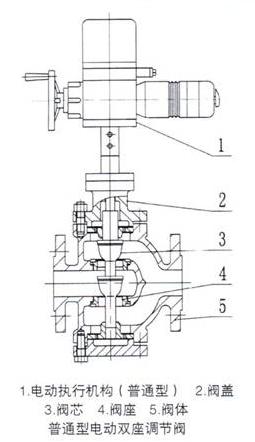

ZAZN電動雙座調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
襯 套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
波 紋 管：1Cr18Ni9Ti
ZAZN電動雙座調節閥主要技術參數
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流量
系數Kv |
直線
|
12.1
|
10.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
|
等百分比
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
|
額定行程
|
16
|
25
|
40
|
60
|
|||||||
|
公稱壓力PN(MPa)
|
1.0、1.6、4.0、6.4
|
||||||||||
|
固有流量特性
|
直線、等百分比
|
||||||||||
|
固有可調比
|
50
|
||||||||||
|
允許泄漏量
|
硬密封：Ⅱ、Ⅳ級 軟密封：Ⅵ級
|
||||||||||
|
工作溫度t(℃)
|
-250～-60、-20～200、-40～250、-40～450、-60～450
|
||||||||||
|
信號范圍(mA.DC)
|
O～10、4～20
|
||||||||||
|
作用方式
|
電關式、電開式
|
||||||||||
|
使用環境溫度(℃)
|
電動調節閥：-20～70 伺服放大器：0～50
|
||||||||||
|
使用環境濕度
|
電動調節閥：≤95％ 伺服放大器：≤85％
|
||||||||||
|
電源電壓
|
220V.Ac 50Hz 380V.Ac 50Hz
|
||||||||||
|
作用方式
|
電關式、電開式
|
|
使用環境溫度(℃)
|
電動調節閥：-20～70 伺服放大器：0～50
|
|
使用環境濕度
|
電動調節閥：≤95％ 伺服放大器：≤85％
|
|
電源電壓
|
220V.Ac 50Hz 380V.Ac 50Hz
|
|
序號
|
項目
|
性能指標
|
|
1
|
基本誤差(％, , )
|
±2.5
|
|
2
|
回差(％)
|
1.5
|
|
3
|
死區(％)
|
3.0
|
|
4
|
額定行程偏差(％)
|
+2.5
|
|
5
|
額定流量系數(％)
|
±10
|
|
6
|
固有流量特性
|
符合IEC534-1、GB/T4213-92中規定的斜率偏差
|

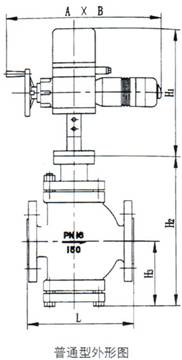

ZAZN電動雙座調節閥 雙座外形尺寸及重量
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
A
|
460
|
530
|
630
|
||||||||
|
B
|
230
|
230
|
260
|
||||||||
|
H1
|
490
|
540
|
625
|
||||||||
|
L
|
PN16
PN40 |
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
|
H2
|
295
|
330
|
340
|
362
|
424
|
462
|
482
|
656
|
691
|
752
|
|
|
H3
|
110
|
130
|
135
|
148
|
174
|
194
|
204
|
260
|
280
|
346
|
|
|
重量
(kg) |
PN16
PN40 |
59
|
60
|
65
|
68
|
100
|
112
|
126
|
188
|
211
|
260
|
|
PN64
|
63
|
64
|
74
|
78
|
109
|
135
|
160
|
233
|
256
|
305
|
|
