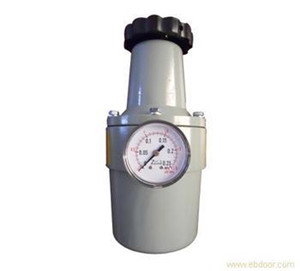

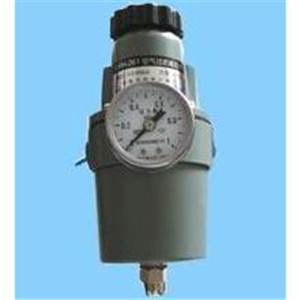

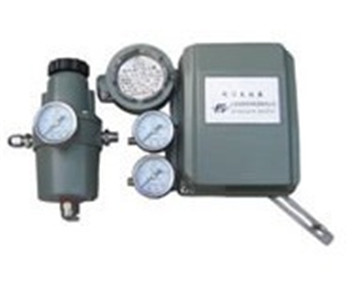

QFH211空氣過濾減壓器是氣動儀表的輔助裝置之一。將來自空氣壓縮機0.3~1Mpa的空氣壓力，經過濾凈化后，可調節在0~0.16；0~0.25；0~0.4；0~0.6Mpa范圍內任一輸出壓力值，保持穩定。作為各類氣動自動裝置的氣源自動裝置的氣源壓力提供給單元以及其他氣動設備的附屬裝置
QFH211空氣過濾減壓器 主要技術性能
|
型號 項目 |
QFH- 111 |
QFH- 211 |
QFH- 212 |
QFH- 213 |
QFH- 221 |
QFH- 222 |
QFH- 223 |
QFH- 231 |
QFH- 241 |
QFH- 243 |
QFH- 261 |
QFH- 263 |
||
|
氣源壓力 (MPa) |
0.3~0.7 |
0.4~0.7 |
0.5~1.0 |
0.7~1.0 |
||||||||||
|
最大輸出壓力 (MPa) |
0.16 |
0.25 |
0.3 |
0.4 |
0.6 |
|||||||||
|
最大輸出流量 (m3/h) |
3 |
12 |
40 |
3 |
12 |
40 |
3 |
40 |
3 |
40 |
||||
|
接管內螺紋 |
M10×1 |
G1 2” |
G3 4” |
M10×1 |
G1 2” |
G3 4” |
M10×1 |
G3 4” |
M10×1 |
G3 4” |
||||
|
安裝 尺寸 |
安裝螺孔 中心距 mm |
M6 |
—— |
M6 |
—— |
M6 |
M6 |
|||||||
|
25 |
—— |
25 |
—— |
25 |
25 |
|||||||||
|
外形尺寸 (ΦF×Hmm) |
Φ70 ×165 |
Φ70 ×165 |
Φ120 ×240 |
Φ120 ×240 |
Φ70 ×165 |
Φ120 ×240 |
Φ120 ×240 |
Φ70 ×165 |
Φ120 ×240 |
Φ70 ×165 |
Φ120 ×240 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
QFH211 空氣過濾減壓器工作環境條件
減壓器應能在下述環境條件下正常工作；
(1)溫度為-25~+55ºC；
(2)相對溫度5%~95%；
(3)振動頻率不大于25Hz，振幅不大于0.5mm。
(4)空氣中不應含有對減壓器起府蝕作用的有害雜質。
QFH211空氣過濾減壓器安裝、使用和維護
儀表安裝時必須按箭頭方向或按“輸入”、“輸出”分別與管道連接，不得有誤，安裝見表1，安裝尺寸(安裝螺孔，中心距mm)。
儀表罩殼底部有一調節螺釘，供放水、排污之用。
