ZZYP自式壓力調節閥 壓力調節閥
時間:2012-09-17 11:37 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
ZZYP自式壓力調節閥 壓力調節閥 壓力單座調節閥
自力式套筒調節閥、自力式壓力雙座調節閥
產品介紹
ZZYP自式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。
自力式套筒調節閥、自力式壓力雙座調節閥
產品介紹
ZZYP自式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。
產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa�？砂葱枰M合滿足用戶工況要求。
產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。
主要零件材料
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti
填料：聚四氟乙烯，柔性石墨
橡膠膜片：丁晴、乙丙、氟、耐油橡膠

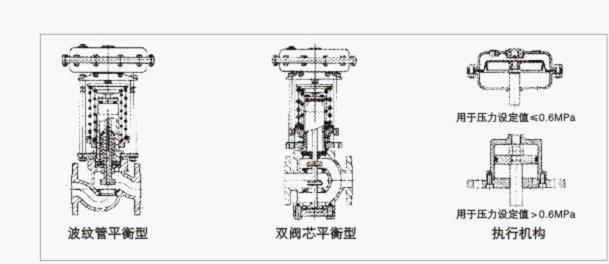

閥結構形式
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti
填料：聚四氟乙烯，柔性石墨
橡膠膜片：丁晴、乙丙、氟、耐油橡膠
閥結構形式

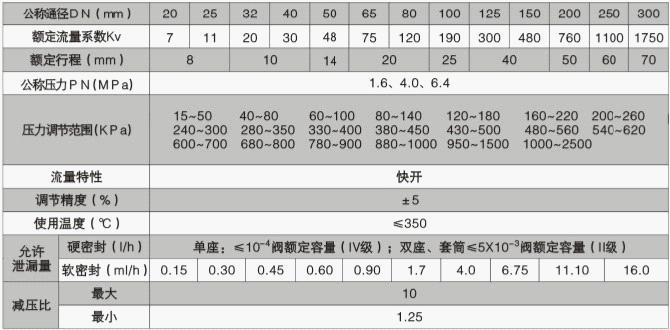

主要技術參數和性能指標

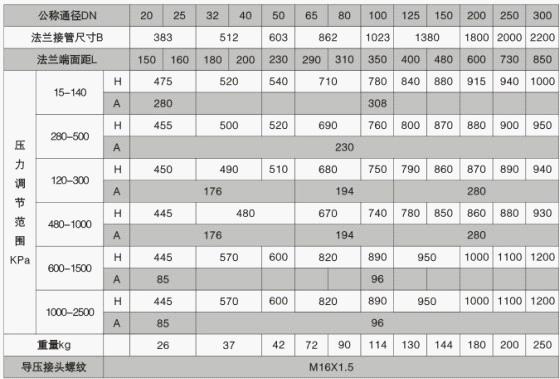

外形尺寸及重量
連接尺寸及標準 法蘭標準：鑄鋼法蘭按GB9113-88、JB/79-94
法蘭密封面型式：PN16凸面；PN40、64為凹凸面、閥體為凹面
結構長度：按GB12221-89標準
執行機構信號接口：內螺紋M16×1.5
*閥體法蘭及法蘭端面距離可按用戶指定的標準制造。
法蘭密封面型式：PN16凸面；PN40、64為凹凸面、閥體為凹面
結構長度：按GB12221-89標準
執行機構信號接口：內螺紋M16×1.5
*閥體法蘭及法蘭端面距離可按用戶指定的標準制造。
如：ANSI、JIS、DIN等
訂貨須知 訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱壓力Mpa 公稱通徑 額定流量系數（Kv） 固有流量特性
介質名稱 工作溫度及范圍 整機作用方式 壓力設定點及調節范圍
訂貨須知 訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱壓力Mpa 公稱通徑 額定流量系數（Kv） 固有流量特性
介質名稱 工作溫度及范圍 整機作用方式 壓力設定點及調節范圍
閥體、閥內件及填料材質 所配附件
