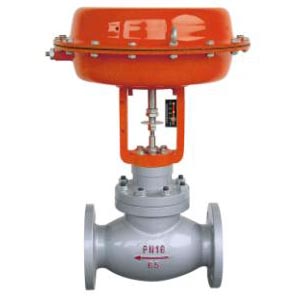

ZJHM氣動薄膜套筒調節閥是-種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的場合。
本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64，閥體口徑范圍由DN20～200，適用流體溫度由-200℃至+560℃，其范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種品種、規格可供選擇。
配件說明：
|
閥體、閥蓋：HT200，ZG230-450、 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊 軟密封閥頭：增強聚四氟乙烯 填料：聚四氟乙烯、柔性石墨 波紋管：1Cr18Ni9Ti 填片：橡膠石棉板、10#、 1Cr18Ni9Ti石棉纏繞墊片 膜蓋：A3 波紋膜片：丁腈橡膠夾增強滌綸織物 彈簧：60Si2Mn 閥桿、推桿：2Cr13、1Cr18Ni9Ti 襯套：2Cr13 |
|
公稱通徑 DN(mm ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
額定流量系數
Kv
|
直線
|
6.9
|
11
|
17.4
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
||
|
額定行程 L(mm)
|
16
|
25
|
40
|
60
|
|||||||||
|
膜片有效面積
Ae(cm 2 )
|
280
|
400
|
600
|
1000
|
|||||||||
|
信號范圍 Pr(kPa)
|
20 ～ 100 、 40 ～ 200
|
||||||||||||
|
氣源壓力 Ps(MPa)
|
0.14 、 0.25
|
||||||||||||
|
固有流量特性
|
直線、等百分比
|
||||||||||||
|
固有可調比
|
50
|
||||||||||||
|
允許泄漏量
|
硬閥座不平衡型： IV 級軟閥座： VI 級
|
||||||||||||
|
公稱壓力 PN(MPa)
|
1.0 、 1.6 、 4.0 、 6.4
|
||||||||||||
|
工作溫度 t
( ℃ )
|
常溫型
|
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
|
|||||||||||
|
散熱型
|
-40 ～ 450 、 -60 ～ 450
|
||||||||||||
|
高溫型
|
300 ～ 560
|
||||||||||||
|
低溫型
|
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
|
||||||||||||
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
A
|
282
|
308
|
394
|
498
|
|||||||||
|
L
|
PN16 ， 40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
||
|
H 1
|
PN16
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
|
PN40
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
117.5
|
135
|
150
|
187.5
|
||
|
PN64
|
65
|
70
|
77.5
|
85
|
90
|
102.5
|
107.5
|
125
|
147.5
|
172.5
|
207.5
|
||
|
H
|
標準型
|
PN16
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
687
|
836
|
896
|
987
|
|
PN40
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
695
|
845
|
896
|
1000
|
||
|
PN64
|
456
|
468
|
511
|
525
|
535
|
663
|
673
|
705
|
868
|
958
|
1260
|
||
|
散熱高溫型
|
570
|
570
|
610
|
610
|
630
|
730
|
810
|
820
|
960
|
1090
|
1180
|
||
本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據
|
連接尺寸及標準
·法蘭標準：鑄鐵法蘭按JB78-59 鑄鋼法蘭按GB9113-88、JB／T79.1-94 ·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。 ·結構長度按GB12221-89標準 ·薄膜執行機構氣信號接口：內螺紋M16X1.5 ·夾套保溫型夾套載熱體接口：對焊Φ18X4 * 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。 如：ANSI、JIS、DIN等標準。 ◆訂貨須知 訂貨時請用戶提供以下資料： ·調節閥名稱、型號 ·公稱通徑 ·公稱壓力(MPa) ·額定流量系數(Kv) ·固有流量特性 ·介質名稱 ·工作溫度及范圍 ·整機作用方式 ·閥體、閥內件及填料材質 ·所配附件 ·其它特殊要求 |
