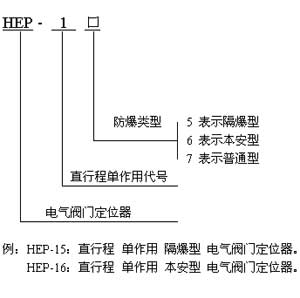

電氣閥門定位器 HEP-15 HEP-16 HEP-17 HEP-25 HEP-26 HEP-27
電氣閥門定位器HEP-15RC HEP-16RC HEP-17RC HEP-25RC HEP-26RC HEP-27RC
HEP型單作用電-氣閥門定位器(包括:HEP15隔爆型、HEP16本安型、HEP17防水型)的作用是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號,而且具有閥門定位功能,即克服閥桿摩控力,抵消被調價質壓力變化而引起的不平衡力,從而使閥門開度對應于調節裝置輸出的控制信號,實現正確定位。由于本閥門定位器具有防爆結構,故能使用于爆炸危險場所。

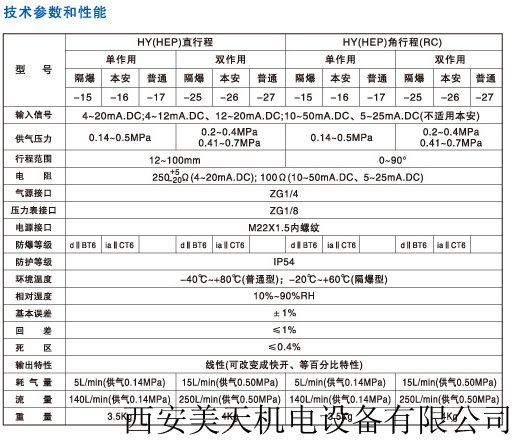

產品參數:
1、精度:小于全行程±1%。
2、回差:小于全行程1%。
3、死區:小于全行程0.4%。
4、特性:線性可改變成快開、等百分比特性。
5、氣源壓力:0.14-0.16MPa 0.17-0.5MPa。
6、最大流量:140NL/min當氣源壓力在0.14MPa時。
7、耗氣量:5NL/min當氣源壓力在0.14MPa時。
8、環境溫度:-25℃~+55℃。
9、環境濕度:10-90%RH。
10、最大行程速度:4mm/秒配ZH -22執行機構時。
11、輸入阻抗:250 Ω4-20mADC 100Ω10-50mADC。
12、電氣連接:G1/2螺紋。
13、氣管連接:卡套式氣管接頭φ6或φ8。
14、防爆防護型式等級:隔爆型dDiibt6,本質安全型 iiaIICT6
15、外殼材料:鋁合金 噴朔工藝處理
16、外形尺寸:392.5*141.5*231(mm)(長*寬*高)
17、重 量: 3.5kg
