時間:2012-12-10 23:11 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次
PSQ角行程電動執行器 電動執行機構 PSQ201 智能型電動執行器 調節型電動執行器 智能執行機構

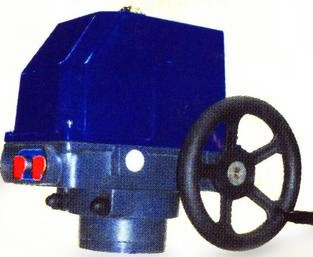

PSQ系列90度角行程電動執行機構
90度角行程電動執行機構，輸出力矩為50Nm-700Nm，適用于90度旋轉閥門（如球閥、蝶閥）和風門的開關和調節控制。
PSQ角行程電動執行機構標準型號及規格
標準型號 轉矩（NM） 動作時間 （S） 輸出法蘭 （ISO5211） 電源 （V） 功耗 （W） 出線 連接 手動操作 防護 等級 重量 （kg） PSQ51MA 50 23 F05 220VAC 24.2 手輪 IP67 7 PSQ66MA 65 32 F05 220VAC 24.2 手輪 IP67 7 PSQ76MA 75 60 F05 220VAC 25.3 手輪 IP67 7 PSQ102MA 100 32 F05，F07 220VAC 25.3 2×PG13.5 手輪 IP67 7 PSQ202MA 200 28 F07，F10 220VAC 62.1 2×PG13.5 手輪 IP67 13 PSQ502MA 500 43 F12 220VAC 93.0 2×PG16 手輪 IP67 27 PSQ702MA 700 43 F12 220VAC 93.0 2×PG16 手輪 IP67 27
|
附加功能組件 |
訂貨代碼 |
說明 |
|
附加限位開關 |
2WE |
在適當位置輸出無源觸點信號（220VB，5A） |
|
附加轉矩開關 |
2DE |
在適當位置輸出無源觸點信號（220VB，5A）（僅用于PSQ角行程執行器） |
|
單反饋電位器 |
POTS |
輸出一組0-1000Ω電阻信號（調節動作時接入伺服放大鏡作為時間閥位值） |
|
雙反饋電位器 |
POTS2 |
輸出兩組0-1000Ω電阻信號 |
|
加熱電阻 |
HR |
環境溫度低于-20℃時加裝 |
|
伺服放大鏡 |
PSAP4C |
執行器調節動作時選用，輸入/輸出4-20mA |
|
獨立位置 變送器 |
PSMF2NS |
步進動作模式，采用無源觸點控制，輸出4-20mA |
|
PSMF2AC |
步進動作模式，采用無源觸點（220VAC）控制，輸出4-20mA |
|
|
就地控制箱 |
PSML |
實現遠程與就地開關切換用就地開/關/停執行器 |
|
特殊電壓 |
PSMS |
115/24VC；380V3~24VDC |
|
執行器鼓掌安全自保 |
PSNR |
故障安全自保模式，發生故障后釋放機械能驅動閥門到安全位置 |
|
支架 |
PSMY |
PSQ系列間接與閥門安裝時使用 |
以上是PSQ智能型電動執行器的詳細介紹及使用規格說明，如用戶選定產品要預定或采購，請及時與我們產品，如有執行器，電動閥門等產品的技術問題也可免費咨詢。本公司電動執行器，電動調節閥等價格低廉，質量保證，售后及時。
